英威腾变频器 GD5000系列高压变频器产品技术信息选型参考

2024-07-25IP属地湖南318

英威腾变频器 GD5000系列高压变频器

GD5000系列矢量高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的第二代高压变频调速装置，系统采用了主流的功率单元串联技术，以DSP+ARM+FPGA三核处理器为控制核心，集成了电机矢量控制算法，具有控制精度高，响应速度快，低频大转矩等特点，十分适用于高压异步电机和同步电机节能调速以及工艺改善，已经广泛应用于风机、泵、压缩机、皮带机、提升机等负载。

英威腾变频器 GD5000系列高压变频器优势

● 三种电机控制技术

● 驱动两种电机

● 四象限驱动技术(四象限变频器)：功率单元使用IGBT进行整流，实现能量双向流动，节能环保；具有全功率的能量回馈能力；

● LVRT低电压穿越技术：宽范围电压抗扰能力：系统具有AVR(电压自动调节)功能，满足严苛的电网环境；85%-110% 满载输出；65%-85% 降额输出；110%-120% 降额输出；瞬停不停：用户高压母线在允许时间(0~5s)内掉电,系统不停机,电压恢复时0.1～1s内可实现自启动至设定值；

● 全频段转速追踪：在未知电机运行状态的情况下启动变频器，系统能精准追踪电机当前的转速与方向，并控制输出相匹配的电压，实现飞车启动，减小对电网的冲击；

● 低频控制技术：死区补偿技术，低频波形好；优化的低频震荡算法，不会引起电机共振。

● 双频制动技术：通过在输出电压上叠加反向的高频分量，产生强大的制动力矩，大幅减少电机减速时间，适用于对负载制动要求较高的工艺场合；

● 单元旁路技术：同级旁路：当某个单元失效后，系统自动旁路每相对应单元，适用于可降额运行的场合；中性点偏移旁路：只旁路失效单元，电压输出能力高，现场适应能力强，适用于比较极端的情况；

● 丰富的总线接口：提供丰富的现场总线协议以及选配卡，方便与用户的DCS系统相连，实现设备集中化监控和管理；

● 物联网监控方案：远程参数设置，故障分析，维护管理；支持GPRS定位及语音视频；高并发服务器架构设计；数据采集灵活性高，多样化终端设备接入；

英威腾变频器 GD5000系列高压变频器参数选型

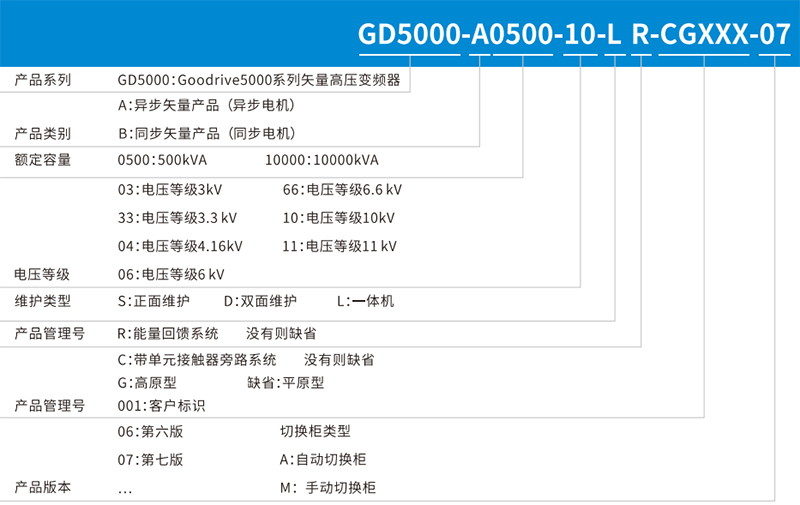

英威腾变频器 GD5000系列高压变频器型号参考

英威腾变频器型号	功率	英威腾变频器型号	功率
GD5000-A0250-10-L-07	200kW	GD5000-A0250-06-L-07	200kW
GD5000-A0315-10-L-07	250kW	GD5000-A0315-06-L-07	250kW
GD5000-A0355-10-L-07	280kW	GD5000-A0355-06-L-07	280kW
GD5000-A0400-10-L-07	315kW	GD5000-A0400-06-L-07	315kW
GD5000-A0450-10-L-07	355kW	GD5000-A0500-06-L-07	400kW
GD5000-A0500-10-L-07	400kW	GD5000-A0560-06-L-07	450kW
GD5000-A0560-10-L-07	450kW	GD5000-A0630-06-L-07	500kW
GD5000-A0710-10-L-07	560kW	GD5000-A0710-06-L-07	560kW
GD5000-A0800-10-L-07	630kW	GD5000-A0800-06-L-07	630kW
GD5000-A0900-10-L-07	710kW	GD5000-A0900-06-L-07	710kW
GD5000-A1000-10-L-07	800kW	GD5000-A1000-06-L-07	800kW
GD5000-A1120-10-L-07	900kW	GD5000-A1120-06-L-07	900kW
GD5000-A1250-10-L-07	1000kW	GD5000-A1250-06-L-07	1000kW
GD5000-A1400-10-L-07	1120kW	GD5000-A1400-06-L-07	1120kW
GD5000-A1600-10-L-07	1250kW	GD5000-A1600-06-L-07	1250kW
GD5000-A1700-10-L-07	1400kW	GD5000-A1800-06-L-07	1400kW
GD5000-A2000-10-L-07	1600kW	GD5000-A2000-06-L-07	1600kW
GD5000-A2240-10-L-07	1800kW	GD5000-A2240-06-L-07	1800kW
GD5000-A2500-10-L-07	2000kW	GD5000-A2500-06-L-07	2000kW
GD5000-A2800-10-L-07	2240kW	GD5000-A0250-06-L-M7	200kW
GD5000-A3150-10-L-07	2500kW	GD5000-A0315-06-L-M7	250kW
GD5000-A3550-10-L-07	2800kW	GD5000-A0355-06-L-M7	280kW
GD5000-A4000-10-L-07	3150kW	GD5000-A0400-06-L-M7	315kW
GD5000-A0250-10-L-A7	200kW	GD5000-A0500-06-L-M7	400kW
GD5000-A0315-10-L-A7	250kW	GD5000-A0560-06-L-M7	450kW
GD5000-A0355-10-L-A7	280kW	GD5000-A0630-06-L-M7	500kW
GD5000-A0400-10-L-A7	315kW	GD5000-A0710-06-L-M7	560kW
GD5000-A0450-10-L-A7	355kW	GD5000-A0800-06-L-M7	630kW
GD5000-A0500-10-L-A7	400kW	GD5000-A0900-06-L-M7	710kW
GD5000-A0560-10-L-A7	450kW	GD5000-A1000-06-L-M7	800kW
GD5000-A0710-10-L-A7	560kW	GD5000-A1120-06-L-M7	900kW
GD5000-A0800-10-L-A7	630kW	GD5000-A1250-06-L-M7	1000kW
GD5000-A0900-10-L-A7	710kW	GD5000-A1400-06-L-M7	1120kW
GD5000-A1000-10-L-A7	800kW	GD5000-A1600-06-L-M7	1250kW
GD5000-A1120-10-L-A7	900kW	GD5000-A1800-06-L-M7	1400kW
GD5000-A1250-10-L-A7	1000kW	GD5000-A2000-06-L-M7	1600kW
GD5000-A1400-10-L-A7	1120kW	GD5000-A2240-06-L-M7	1800kW
GD5000-A1600-10-L-A7	1250kW	GD5000-A2500-06-L-M7	2000kW
GD5000-A1700-10-L-A7	1400kW	GD5000-A2800-06-D-07	2240kW
GD5000-A2000-10-L-A7	1600kW	GD5000-A3150-06-D-07	2500kW
GD5000-A2240-10-L-A7	1800kW	GD5000-A3550-06-D-07	2800kW
GD5000-A2500-10-L-A7	2000kW	GD5000-A4000-06-D-07	3150kW
GD5000-A2800-10-L-A7	2240kW	GD5000-A4500-06-D-07	3550kW
GD5000-A3150-10-L-A7	2500kW	GD5000-A5000-06-D-07	4000kW
GD5000-A3550-10-L-A7	2800kW	GD5000-A5600-06-D-07	4500kW
GD5000-A4000-10-L-A7	3150kW	GD5000-A2800-06-D-A7	2240kW
GD5000-A0250-10-L-M7	200kW	GD5000-A3150-06-D-A7	2500kW
GD5000-A0315-10-L-M7	250kW	GD5000-A3550-06-D-A7	2800kW
GD5000-A0355-10-L-M7	280kW	GD5000-A4000-06-D-A7	3150kW
GD5000-A0400-10-L-M7	315kW	GD5000-A4500-06-D-A7	3550kW
GD5000-A0450-10-L-M7	355kW	GD5000-A5000-06-D-A7	4000kW
GD5000-A0500-10-L-M7	400kW	GD5000-A5600-06-D-A7	4500kW
GD5000-A0560-10-L-M7	450kW	GD5000-A2800-06-D-M7	2240kW
GD5000-A0710-10-L-M7	560kW	GD5000-A3150-06-D-M7	2500kW
GD5000-A0800-10-L-M7	630kW	GD5000-A3550-06-D-M7	2800kW
GD5000-A0900-10-L-M7	710kW	GD5000-A4000-06-D-M7	3150kW
GD5000-A1000-10-L-M7	800kW	GD5000-A4500-06-D-M7	3550kW
GD5000-A1120-10-L-M7	900kW	GD5000-A5000-06-D-M7	4000kW
GD5000-A1250-10-L-M7	1000kW	GD5000-A5600-06-D-M7	4500kW
GD5000-A1400-10-L-M7	1120kW
GD5000-A1600-10-L-M7	1250kW
GD5000-A1700-10-L-M7	1400kW
GD5000-A2000-10-L-M7	1600kW
GD5000-A2240-10-L-M7	1800kW
GD5000-A2500-10-L-M7	2000kW
GD5000-A2800-10-L-M7	2240kW
GD5000-A3150-10-L-M7	2500kW
GD5000-A3550-10-L-M7	2800kW
GD5000-A4000-10-L-M7	3150kW
GD5000-A4500-10-D-07	3550kW
GD5000-A5000-10-D-07	4000kW
GD5000-A5600-10-D-07	4500kW
GD5000-A6300-10-D-07	5000kW
GD5000-A7100-10-D-07	5600kW
GD5000-A7500-10-D-07	6000kW
GD5000-A8000-10-D-07	6300kW
GD5000-A9000-10-D-07	7100kW
GD5000-A10000-10-D-07	8000kW
GD5000-A4500-10-D-A7	3550kW
GD5000-A5000-10-D-A7	4000kW
GD5000-A5600-10-D-A7	4500kW
GD5000-A6300-10-D-A7	5000kW
GD5000-A7100-10-D-A7	5600kW
GD5000-A7500-10-D-A7	6000kW
GD5000-A8000-10-D-A7	6300kW
GD5000-A9000-10-D-A7	7100kW
GD5000-A10000-10-D-A7	8000kW
GD5000-A4500-10-D-M7	3550kW
GD5000-A5000-10-D-M7	4000kW
GD5000-A5600-10-D-M7	4500kW
GD5000-A6300-10-D-M7	5000kW
GD5000-A7100-10-D-M7	5600kW
GD5000-A7500-10-D-M7	6000kW
GD5000-A8000-10-D-M7	6300kW
GD5000-A9000-10-D-M7	7100kW
GD5000-A10000-10-D-M7	8000kW
